تابلو برق صنعتی
تابلو برق صنعتی یکی از کلیدی‌ترین اجزای هر سیستم برقی در محیط‌های صنعتی است که نقش حیاتی در مدیریت، توزیع و حفاظت از جریان برق ایفا می‌کند. اگر شما مهندس برق، مدیر پروژه، تکنسین یا صاحب کسب‌وکاری در حوزه صنعت هستید، دانستن جزئیات تابلوهای برق صنعتی به شما کمک می‌کند تا انتخاب‌های بهتری برای پروژه‌های خود داشته باشید. در این مقاله، ما به‌طور جامع به تعریف، انواع، اجزا، کاربردها، نکات انتخاب و چالش‌های مربوط به تابلو برق صنعتی می‌پردازیم تا اطلاعات کاملی در اختیارتان قرار دهیم.

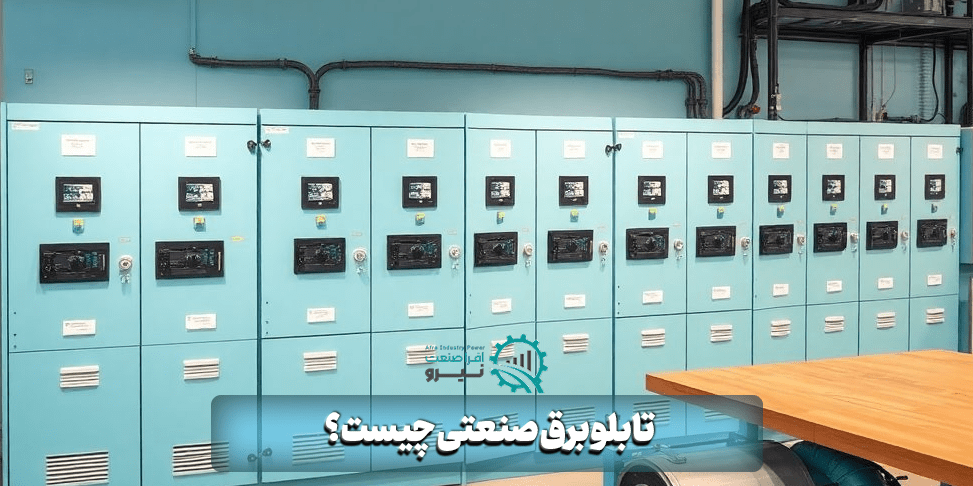

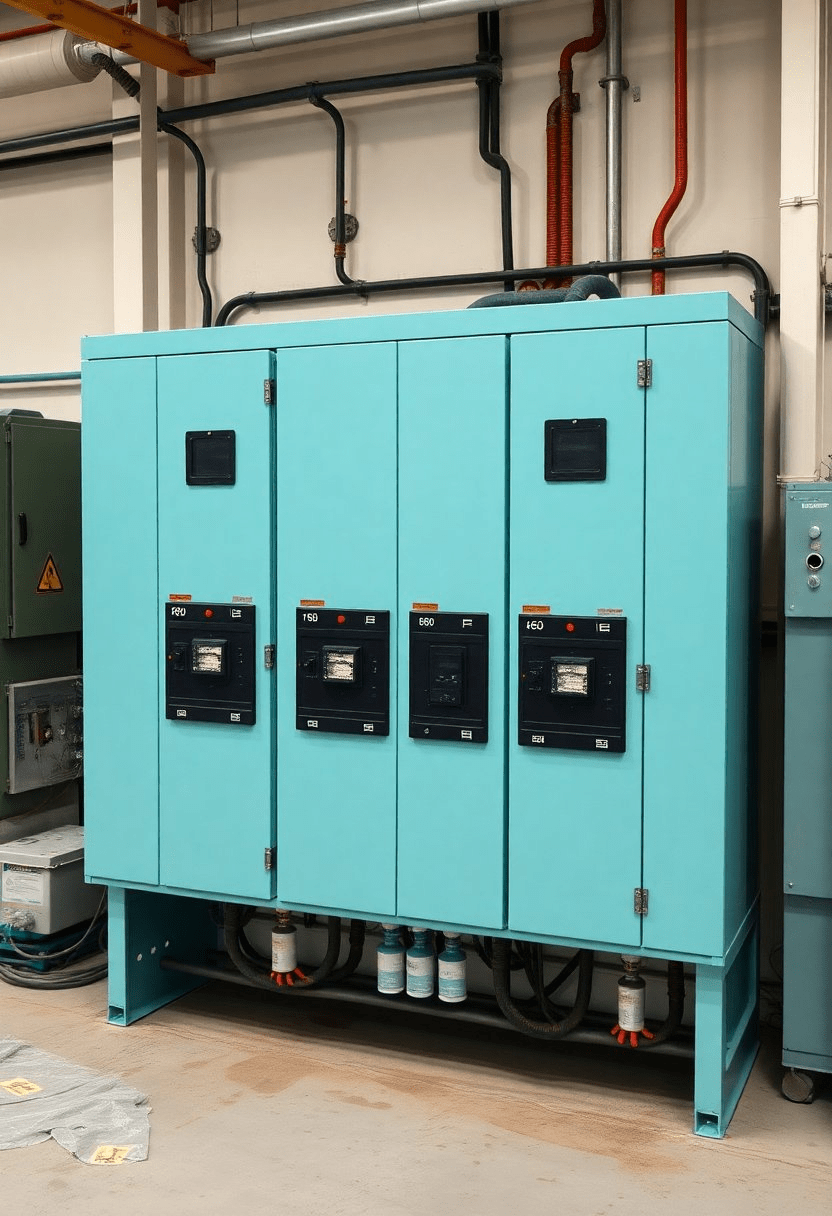

تابلو برق صنعتی چیست؟
تابلو برق صنعتی سیستمی پیچیده است که برای کنترل، توزیع و حفاظت از جریان برق در محیط‌های صنعتی طراحی شده است. این تجهیزات مانند مرکز فرماندهی یک سیستم الکتریکی عمل می‌کنند و از مجموعه‌ای از اجزای الکتریکی و کنترلی تشکیل شده‌اند که در یک محفظه مقاوم قرار دارند.
تعریف تابلو برق صنعتی
تابلو برق صنعتی مجموعه‌ای از تجهیزات الکتریکی است که در یک محفظه فلزی یا غیرفلزی (معمولاً با استانداردهای IP بالا) نصب می‌شوند. این تابلوها جریان برق را از منبع تغذیه به تجهیزات مختلف توزیع می‌کنند، از سیستم در برابر خطرات الکتریکی مانند اتصال کوتاه یا اضافه‌بار محافظت می‌کنند و امکان نظارت و کنترل فرآیندها را فراهم می‌سازند.
اهمیت تابلو برق در صنایع
چرا تابلوهای برق صنعتی تا این حد مهم هستند؟ در ادامه چند دلیل اصلی را بررسی می‌کنیم:
- ایمنی بالا: محافظت از تجهیزات و کارکنان در برابر خطرات الکتریکی.
- بهینه‌سازی مصرف انرژی: کاهش اتلاف انرژی و افزایش بهره‌وری.
- کنترل پیشرفته: امکان مدیریت دقیق سیستم‌های برقی با استفاده از رله‌ها و سیستم‌های کنترلی.
- انعطاف‌پذیری در طراحی: قابلیت سفارشی‌سازی برای نیازهای خاص هر پروژه.
- پایداری سیستم: تضمین عملکرد مداوم حتی در شرایط سخت صنعتی.
انواع تابلو برق صنعتی
تابلوهای برق صنعتی بر اساس ولتاژ، کاربرد و طراحی به انواع مختلفی تقسیم می‌شوند. شناخت این انواع به شما کمک می‌کند تا تابلوی مناسب برای پروژه خود را انتخاب کنید.
-
تابلو برق فشار ضعیف (Low Voltage)
این تابلوها برای سیستم‌هایی با ولتاژ کمتر از 1000 ولت طراحی شده‌اند و در بسیاری از صنایع کاربرد دارند.
- کاربردها:
- کارگاه‌های تولیدی کوچک و متوسط
- ساختمان‌های تجاری و صنعتی
- سیستم‌های روشنایی و تهویه
- ویژگی‌ها:
- نصب و راه‌اندازی ساده
- هزینه نگهداری پایین
- مناسب برای بارهای الکتریکی سبک‌تر
- مثال: تابلوهای توزیع اصلی ((MDB یا تابلوهای فرعی ((SDB
-
تابلو برق فشار متوسط (Medium Voltage)
این تابلوها برای ولتاژهای بین 1000 تا 36000 ولت طراحی شده‌اند و در صنایع سنگین‌تر استفاده می‌شوند.
- کاربردها:
- صنایع پتروشیمی، فولاد و سیمان
- شبکه‌های توزیع برق شهری
- پروژه‌های زیرساختی بزرگ
- ویژگی‌ها:
- نیاز به تجهیزات ایمنی پیشرفته
- طراحی پیچیده‌تر با سیستم‌های نظارتی
- مناسب برای بارهای سنگین و پیچیده
- مثال: تابلوهای MV با کلیدهای گازی ((GIS یا کلیدهای روغنی.
-
تابلو برق‌های خاص
برخی تابلوها برای شرایط خاص طراحی می‌شوند و ویژگی‌های منحصربه‌فردی دارند:
- تابلوهای ضد انفجار: مناسب برای محیط‌های پرخطر مانند پالایشگاه‌ها، معادن یا کارخانه‌های شیمیایی.
- تابلوهای کنترل PLC: برای اتوماسیون صنعتی و مدیریت فرآیندهای پیچیده.
- تابلوهای خازنی: برای اصلاح ضریب توان و بهینه‌سازی مصرف انرژی.
جدول مقایسه انواع تابلو برق صنعتی
| نوع تابلو | ولتاژ کاری | کاربرد اصلی | سطح پیچیدگی | استانداردهای رایج |
| فشار ضعیف | تا 1000 ولت | کارگاه‌ها، ساختمان‌ها | ساده | IEC 61439-1 |
| فشار متوسط | 1000-36000 ولت | صنایع سنگین | پیچیده | IEC 62271 |
| خاص (ضد انفجار/PLC) | متغیر | محیط‌های ویژه | بسیار پیچیده | ATEX/IECEx |
اجزای اصلی تابلو برق صنعتی
تابلو برق صنعتی از اجزای مختلفی تشکیل شده است که هر کدام نقش خاصی در عملکرد کلی سیستم دارند. در ادامه به مهم‌ترین اجزا و وظایف آن‌ها اشاره می‌کنیم:
-
کلیدهای محافظتی
این کلیدها برای حفاظت از سیستم در برابر خطرات الکتریکی طراحی شده‌اند:
- کلید مینیاتوری (MCB): محافظت در برابر اضافه‌بار و اتصال کوتاه.
- کلید محافظ جان (RCD): جلوگیری از شوک الکتریکی و خطرات جانی.
- کلیدهای اتوماتیک (MCCB): مناسب برای بارهای سنگین‌تر و قطع جریان در شرایط اضطراری.
-
باس‌بار و سیستم‌های توزیع
باس‌بارها نوارهای فلزی (معمولاً مسی یا آلومینیومی) هستند که جریان برق را بین اجزای مختلف تابلو توزیع می‌کنند.
- مزایا:
- کاهش تعداد کابل‌های مورد نیاز
- افزایش ایمنی با کاهش نقاط اتصال
- سهولت در نصب و تعمیر
- نکات طراحی:
- انتخاب جنس مناسب (مس یا آلومینیوم) بر اساس بار الکتریکی.
- عایق‌بندی مناسب برای جلوگیری از اتصال کوتاه.
-
تجهیزات کنترلی و نظارتی
این تجهیزات امکان مدیریت و نظارت بر عملکرد سیستم را فراهم می‌کنند:
- رله‌های حفاظتی: برای تشخیص خطاها و قطع خودکار سیستم.
- کنتاکتورها: برای قطع و وصل جریان در بارهای سنگین.
- نمایشگرهای HMI: برای نمایش وضعیت سیستم و امکان تعامل کاربر.
- تایمرها و سنسورها: برای کنترل زمان‌بندی و نظارت بر پارامترهای محیطی.
-

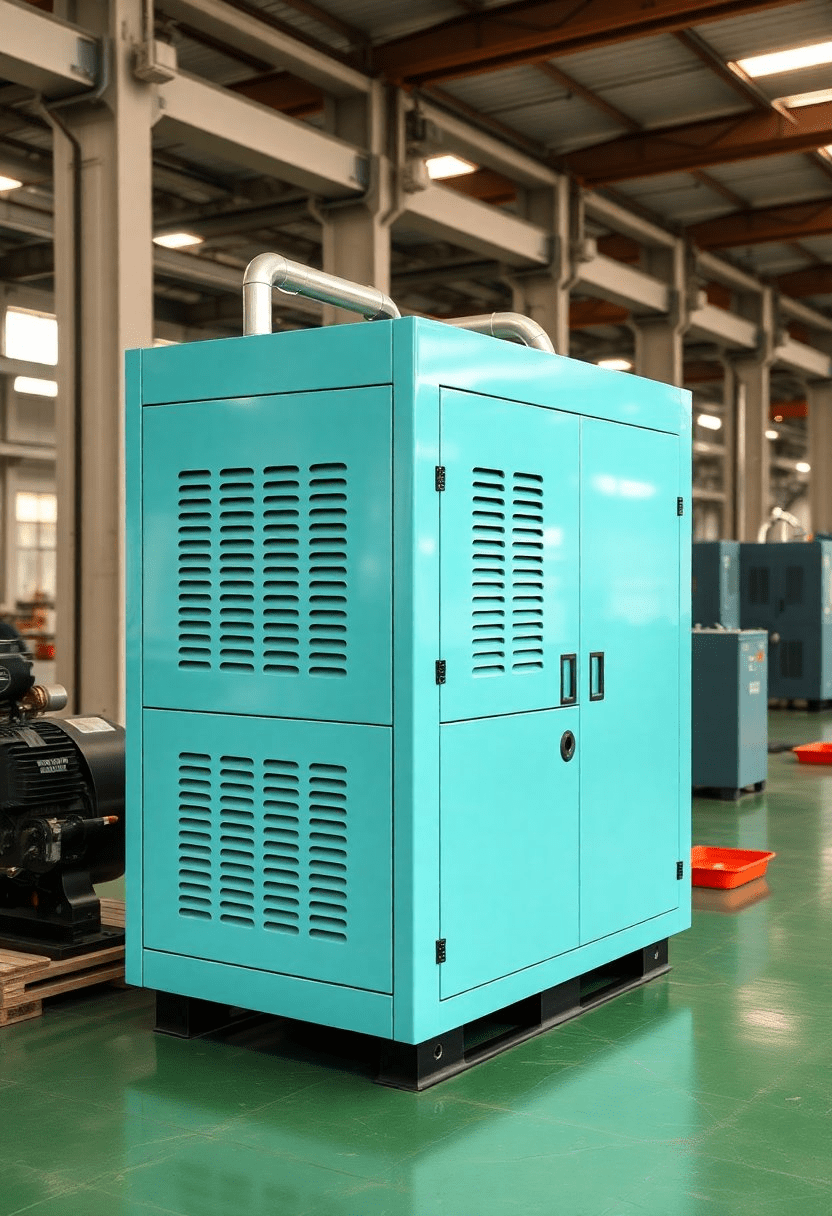

سیستم‌های خنک‌کننده و تهویه
- در تابلوهای بزرگ، فن‌ها یا سیستم‌های خنک‌کننده برای جلوگیری از گرمای بیش از حد استفاده می‌شوند.
- استاندارد IP بالا (مانند IP54 یا (IP65) برای محافظت در برابر گردوغبار و رطوبت.

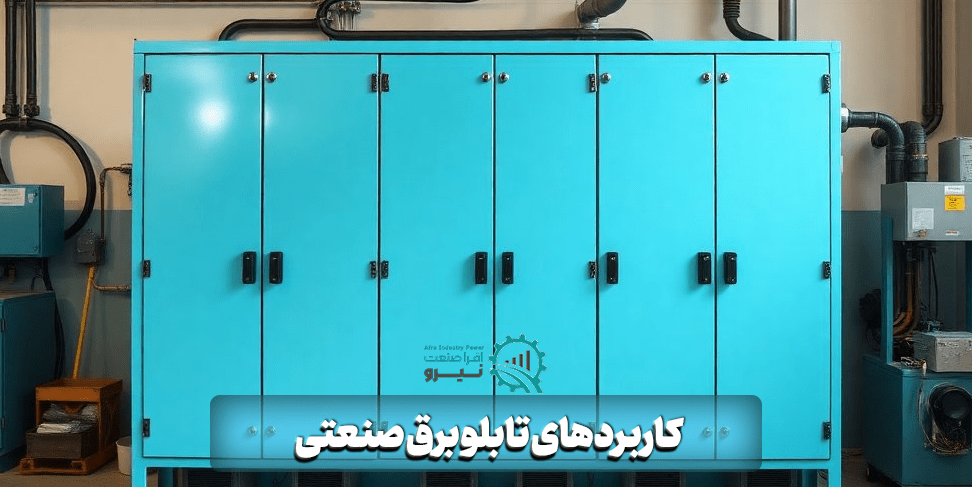

کاربردهای تابلو برق صنعتی
تابلوهای برق صنعتی در طیف گسترده‌ای از صنایع و پروژه‌ها استفاده می‌شوند. در ادامه به چند کاربرد اصلی اشاره می‌کنیم:
- صنایع تولیدی
- مدیریت خط تولید: تأمین برق پایدار برای ماشین‌آلات و تجهیزات.
- کنترل موتورها: استفاده از درایوها و کنتاکتورها برای مدیریت موتورهای الکتریکی.
- بهینه‌سازی انرژی: کاهش مصرف انرژی با استفاده از تابلوهای خازنی.
- پروژه‌های ساختمانی و زیرساختی
- توزیع برق: تأمین برق برای سیستم‌های روشنایی، تهویه و آسانسورها.
- مدیریت بارهای سنگین: پشتیبانی از تجهیزات پرمصرف مانند پمپ‌ها و کمپرسورها.
- سیستم‌های امنیتی: تأمین برق برای دوربین‌های مداربسته و سیستم‌های اعلام حریق.
- صنایع خاص
- پتروشیمی و نفت: استفاده از تابلوهای ضد انفجار در محیط‌های پرخطر.
- معادن: تابلوهای مقاوم در برابر گردوغبار و شرایط سخت.
- اتوماسیون صنعتی: استفاده از تابلوهای PLC برای کنترل فرآیندهای پیچیده.
نکات کلیدی در انتخاب تابلو برق صنعتی
انتخاب تابلو برق مناسب نیازمند توجه به عوامل مختلفی است. در ادامه به چند نکته مهم اشاره می‌کنیم:
- استانداردهای ایمنی
- استانداردهای بین‌المللی: اطمینان از انطباق با استانداردهایی مانند IEC 61439 یا ATEX برای تابلوهای خاص.
- تست‌های ایمنی: بررسی وجود گواهینامه‌های تست مانند تست اتصال کوتاه یا تست عایق‌بندی.
- ظرفیت و توان مورد نیاز
- محاسبه دقیق بار الکتریکی پروژه با در نظر گرفتن رشد آینده.
- انتخاب تابلو با ظرفیت بالاتر از نیاز فعلی برای ان personally.
- استفاده از نرم‌افزارهای طراحی مانند ETAP برای محاسبات دقیق.
- شرایط محیطی
- محیط‌های مرطوب یا پرگردوغبار: انتخاب تابلو با استاندارد IP بالا (مانند IP65 یا IP66).
- محیط‌های پرخطر: استفاده از تابلوهای ضد انفجار با استاندارد ATEX.
- دمای محیط: انتخاب سیستم‌های خنک‌کننده مناسب برای دماهای بالا.
- قابلیت ارتقا و انعطاف‌پذیری
- انتخاب تابلوهایی با فضای اضافی برای افزودن تجهیزات در آینده.
- استفاده از طراحی مدولار برای سهولت در ارتقا یا تعمیر.
چک‌لیست انتخاب تابلو برق صنعتی
- محاسبه بار الکتریکی پروژه
- بررسی استانداردهای ایمنی مورد نیاز
- ارزیابی شرایط محیطی (رطوبت، گردوغبار، دما)
- انتخاب نوع تابلو (فشار ضعیف، متوسط یا خاص)
- بررسی قابلیت ارتقا و انعطاف‌پذیری
مزایا و چالش‌های استفاده از تابلو برق صنعتی
مزایا
- افزایش ایمنی: کاهش خطر حوادث الکتریکی با استفاده از کلیدهای محافظتی.
- بهره‌وری بالاتر: بهینه‌سازی مصرف انرژی و کاهش هزینه‌های عملیاتی.
- قابلیت سفارشی‌سازی: امکان طراحی تابلو متناسب با نیازهای پروژه.
- دوام و پایداری: مقاومت در برابر شرایط سخت صنعتی.
چالش‌ها
- نیاز به نگهداری منظم: بازرسی دوره‌ای برای جلوگیری از خرابی.
- پیچیدگی نصب: نیاز به تکنسین‌های متخصص برای نصب و راه‌اندازی.
- هزینه اولیه بالا: به‌ویژه برای تابلوهای فشار متوسط یا خاص.
- نیاز به دانش فنی: برای انتخاب و بهره‌برداری صحیح از تابلو.
سوالات متداول درباره تابلو برق صنعتی
- تفاوت تابلو برق صنعتی و خانگی چیست؟
تابلوهای صنعتی برای بارهای سنگین و محیط‌های پیچیده طراحی شده‌اند، در حالی که تابلوهای خانگی ساده‌تر و برای مصارف سبک هستند. تابلوهای صنعتی معمولاً دارای تجهیزات کنترلی پیشرفته و استانداردهای ایمنی بالاتری هستند. - چگونه تابلو برق مناسب انتخاب کنیم؟
باید به عواملی مانند توان مورد نیاز، شرایط محیطی، استانداردهای ایمنی و قابلیت ارتقا توجه کنید. مشاوره با متخصصان می‌تواند به انتخاب بهتر کمک کند. - آیا تابلوهای برق صنعتی نیاز به تعمیر و نگهداری دارند؟
بله، بازرسی‌های دوره‌ای برای بررسی کلیدها، باس‌بارها و سیستم‌های خنک‌کننده ضروری است تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود. - چه استانداردهایی برای تابلوهای برق صنعتی وجود دارد؟
استانداردهای بین‌المللی مانند IEC 61439 برای تابلوهای فشار ضعیف و IEC 62271 برای تابلوهای فشار متوسط رایج هستند. - آیا تابلوهای برق صنعتی برای محیط‌های پرخطر مناسب هستند؟
بله، تابلوهای ضد انفجار با استانداردهایی مانند ATEX برای محیط‌های پرخطر مانند پالایشگاه‌ها و معادن طراحی شده‌اند.
