الکتروموتورها یکی از اجزای کلیدی در تجهیزات صنعتی هستند که نقش حیاتی در به حرکت درآوردن ماشین‌آلات و فرآیندهای تولیدی ایفا می‌کنند. انتخاب نوع مناسب الکتروموتور می‌تواند تأثیر مستقیمی بر راندمان، هزینه‌ها و عملکرد کلی پروژه شما داشته باشد. دو نوع پرکاربرد الکتروموتورها، عمودی و افقی، هر کدام ویژگی‌ها، مزایا و معایب خاص خود را دارند. اما کدام یک برای نیازهای شما مناسب‌تر است؟ در این مقاله جامع، با بررسی دقیق تفاوت‌های فنی، کاربردها، مزایا و معایب این دو نوع الکتروموتور، به شما کمک می‌کنیم تا تصمیم آگاهانه‌ای بگیرید. این راهنما به‌گونه‌ای طراحی شده است که هم برای مهندسان با تجربه و هم برای افرادی که تازه با این حوزه آشنا شده‌اند، مفید و کاربردی باشد.

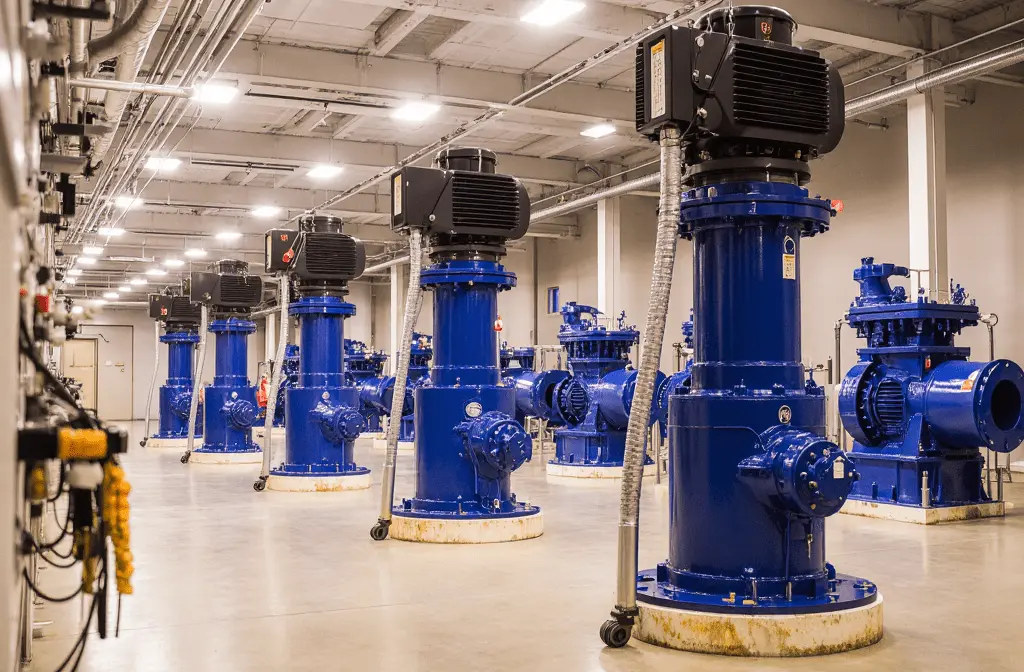

الکتروموتور عمودی چیست؟
الکتروموتورهای عمودی به گونه‌ای طراحی شده‌اند که شفت آن‌ها به‌صورت عمودی قرار می‌گیرد. این ویژگی آن‌ها را برای کاربردهایی که نیاز به اتصال مستقیم به تجهیزات خاص یا نصب در فضاهای محدود دارند، ایده‌آل می‌کند.
تعریف و ویژگی‌های کلیدی
- جهت شفت: شفت عمودی برای انتقال نیرو به‌صورت مستقیم به سمت بالا یا پایین.
- طراحی فشرده: اشغال فضای کمتری در سطح افقی، مناسب برای محیط‌های با محدودیت فضا.
- ساختار مقاوم: طراحی شده برای تحمل بارهای محوری بالا و شرایط کاری سخت.
- خنک‌سازی: معمولاً از سیستم‌های خنک‌کننده پیشرفته مانند خنک‌کننده‌های آبی یا روغنی استفاده می‌کنند.
- انواع رایج: موتورهای پمپ عمودی، موتورهای توربینی و موتورهای خاص صنعتی.
کاربردهای رایج
- پمپ‌های چاه عمیق: برای استخراج آب از چاه‌های عمیق در تصفیه‌خانه‌ها.
- توربین‌های کوچک: در نیروگاه‌های آبی یا بادی با محور عمودی.
- همزن‌های صنعتی: در مخازن شیمیایی یا دارویی برای مخلوط کردن مواد.
- صنایع نفت و گاز: برای پمپ‌های عمودی در چاه‌های استخراج.
- سیستم‌های فاضلاب: در پمپ‌های فاضلاب با طراحی عمودی.
الکتروموتور افقی چیست؟
الکتروموتورهای افقی دارای شفتی هستند که به‌صورت افقی قرار گرفته و برای کاربردهای عمومی‌تر و متنوع‌تر طراحی شده‌اند. این نوع موتورها به دلیل انعطاف‌پذیری در نصب و استفاده گسترده، در بسیاری از صنایع محبوب هستند.
تعریف و ویژگی‌های کلیدی
- جهت شفت: شفت افقی برای اتصال به تجهیزات دوار مانند فن‌ها یا تسمه‌ها.
- نصب آسان: نیاز به پایه‌های ساده‌تر و سازه‌های نگهدارنده کمتر.
- تنوع بالا: موجود در توان‌ها، اندازه‌ها و سرعت‌های مختلف.
- سیستم خنک‌کننده: معمولاً از فن‌های داخلی یا خنک‌کننده‌های هوایی استفاده می‌کنند.
- کاربرد گسترده: مناسب برای اکثر تجهیزات صنعتی با نیازهای عمومی.
کاربردهای رایج
- نوار نقاله‌ها: در خطوط تولید، انبارها و صنایع معدنی.
- فن‌ها و کمپرسورها: در سیستم‌های تهویه، خنک‌کننده و HVAC.
- ماشین‌آلات تولیدی: مانند دستگاه‌های تراش، فرز یا پرس.
- صنایع غذایی: برای تجهیزات بسته‌بندی یا انتقال مواد.
- کارخانه‌های سیمان و فولاد: برای به حرکت درآوردن تجهیزات سنگین.
مقایسه فنی الکتروموتورهای عمودی و افقی
برای انتخاب بهترین الکتروموتور، باید تفاوت‌های فنی این دو نوع را به‌دقت بررسی کنیم. جدول زیر مقایسه‌ای جامع از ویژگی‌های کلیدی ارائه می‌دهد:
| معیار | الکتروموتور عمودی | الکتروموتور افقی |
| فضای نصب | فضای کف کمتر، مناسب برای محیط‌های محدود | نیاز به فضای افقی بیشتر |
| راندمان انرژی | بالا در کاربردهای خاص (مانند پمپ‌های عمودی) | بالا در کاربردهای عمومی و متنوع |
| هزینه اولیه | بالاتر به دلیل طراحی تخصصی | پایین‌تر به دلیل استاندارد بودن |
| هزینه نگهداری | ممکن است بالاتر باشد (دسترسی سخت‌تر) | معمولاً کمتر به دلیل دسترسی آسان‌تر |
| تحمل بار | مناسب برای بارهای محوری بالا | مناسب برای بارهای شعاعی |
| انعطاف‌پذیری نصب | محدود به کاربردهای خاص | انعطاف‌پذیر برای انواع تجهیزات |
| عمر مفید | طولانی در شرایط مناسب | طولانی با نگهداری ساده‌تر |
| مقاومت در برابر لرزش | بالا، به‌ویژه در بارهای محوری | متوسط، حساس به ناهم‌ترازی |
راندمان و عملکرد
- عمودی: در کاربردهایی مانند پمپ‌های چاه عمیق یا توربین‌ها، راندمان بالایی دارند، زیرا طراحی شفت عمودی باعث کاهش اتلاف انرژی در انتقال نیرو می‌شود. این موتورها برای کاربردهای تخصصی که نیاز به تحمل بارهای محوری دارند، بهینه‌سازی شده‌اند.
- افقی: در تجهیزات دوار عمومی مانند فن‌ها، کمپرسورها یا نوار نقاله‌ها، عملکرد قابل‌اعتمادی ارائه می‌دهند. طراحی ساده‌تر آن‌ها باعث کاهش احتمال خرابی و افزایش پایداری در کاربردهای عمومی می‌شود.
فضای نصب و طراحی
- عمودی: به دلیل اشغال فضای کمتر در سطح افقی، برای کارخانه‌ها یا تأسیساتی که فضای محدودی دارند، مناسب هستند. با این حال، نیاز به سازه‌های نگهدارنده خاص (مانند پایه‌های فلزی یا بتنی) دارند که ممکن است هزینه نصب را افزایش دهد.
- افقی: نیاز به فضای افقی بیشتری دارند، اما نصب آن‌ها ساده‌تر است و معمولاً نیازی به سازه‌های پیچیده ندارند. این ویژگی آن‌ها را برای خطوط تولید یا محیط‌های صنعتی با فضای کافی ایده‌آل می‌کند.
هزینه‌های اولیه و نگهداری
- عمودی: به دلیل طراحی تخصصی و استفاده از قطعات خاص (مانند یاتاقان‌های محوری)، هزینه اولیه بالاتری دارند. همچنین، نگهداری آن‌ها ممکن است به دلیل دسترسی سخت‌تر به قطعات داخلی، زمان‌برتر و پرهزینه‌تر باشد.
- افقی: هزینه اولیه و نگهداری پایین‌تری دارند، زیرا از قطعات استاندارد استفاده می‌کنند و دسترسی به اجزای داخلی برای تعمیرات آسان‌تر است. این ویژگی آن‌ها را برای پروژه‌هایی با بودجه محدود جذاب‌تر می‌کند.
تحمل بار و پایداری
- عمودی: برای تحمل بارهای محوری (مانند وزن پمپ‌های عمودی) طراحی شده‌اند و در برابر فشارهای عمودی مقاومت بالایی دارند.
- افقی: برای بارهای شعاعی (مانند تسمه‌ها یا چرخ‌دنده‌ها) مناسب‌تر هستند، اما در صورت ناهم‌ترازی ممکن است دچار لرزش یا سایش شوند.
مزایا و معایب الکتروموتور عمودی
مزایا
- صرفه‌جویی در فضا: اشغال فضای کمتر در کف، مناسب برای تأسیسات با محدودیت فضا.
- تحمل بارهای محوری: ایده‌آل برای کاربردهایی مانند پمپ‌های چاه یا توربین‌ها.
- عملکرد تخصصی: راندمان بالا در کاربردهای خاص مانند صنایع شیمیایی یا نفت و گاز.
- پایداری در شرایط سخت: طراحی مقاوم برای محیط‌های مرطوب یا پر گرد و غبار.
- طول عمر بالا: با نگهداری مناسب، عمر طولانی‌تری دارند.
معایب
- نصب پیچیده: نیاز به سازه‌های نگهدارنده خاص و تراز دقیق.
- هزینه بالاتر: هزینه اولیه و قطعات یدکی گران‌تر هستند.
- نگهداری دشوار: دسترسی به قطعات داخلی ممکن است چالش‌برانگیز باشد.
- محدودیت در کاربرد: مناسب برای کاربردهای خاص و نه پروژه‌های عمومی.
مزایا و معایب الکتروموتور افقی
مزایا
- نصب آسان و سریع: نیاز به پایه‌های ساده و نصب کم‌هزینه.
- انعطاف‌پذیری بالا: قابل استفاده در طیف وسیعی از تجهیزات و صنایع.
- نگهداری ساده: دسترسی آسان به قطعات برای تعمیرات و سرویس.
- هزینه کمتر: قطعات استاندارد و هزینه اولیه پایین‌تر.
- تنوع در توان و سرعت: مناسب برای نیازهای مختلف صنعتی.
معایب
- نیاز به فضای بیشتر: اشغال فضای افقی قابل‌توجه در مقایسه با موتورهای عمودی.
- محدودیت در بارهای محوری: برای کاربردهای با بار محوری بالا مناسب نیست.
- حساسیت به ناهم‌ترازی: نیاز به تنظیم دقیق برای جلوگیری از لرزش.
- عملکرد عمومی: ممکن است برای کاربردهای بسیار تخصصی بهینه نباشد.
کدام الکتروموتور برای شما مناسب‌تر است؟
انتخاب بین الکتروموتور عمودی و افقی به عوامل متعددی بستگی دارد. در ادامه، معیارهای کلیدی و مثال‌های کاربردی برای تصمیم‌گیری بهتر ارائه شده است:
معیارهای انتخاب
- فضای موجود:
- اگر فضای کف محدود است (مانند تأسیسات زیرزمینی یا چاه‌های عمیق)، الکتروموتور عمودی انتخاب بهتری است.
- اگر فضای افقی کافی دارید، الکتروموتور افقی نصب ساده‌تری دارد.
- نوع بار:
- برای بارهای محوری (مانند پمپ‌های عمودی یا توربین‌ها)، موتور عمودی مناسب‌تر است.
- برای بارهای شعاعی (مانند تسمه‌ها، فن‌ها یا نوار نقاله‌ها)، موتور افقی عملکرد بهتری دارد.
- بودجه و نگهداری:
- اگر به دنبال هزینه‌های اولیه و نگهداری پایین‌تر هستید، موتور افقی گزینه اقتصادی‌تری است.
- اگر عملکرد تخصصی و طول عمر طولانی‌تر اولویت دارد، موتور عمودی ارزش سرمایه‌گذاری را دارد.
- کاربرد خاص:
- برای پمپ‌های چاه، همزن‌های صنعتی یا توربین‌ها، موتور عمودی توصیه می‌شود.
- برای خطوط تولید، فن‌های صنعتی یا کمپرسورها، موتور افقی مناسب‌تر است.
- شرایط محیطی:
- در محیط‌های مرطوب یا پر گرد و غبار، موتورهای عمودی به دلیل طراحی مقاوم‌تر، عملکرد بهتری دارند.
- در محیط‌های استاندارد صنعتی، موتورهای افقی به دلیل سادگی و انعطاف‌پذیری، پرکاربردتر هستند.
نمونه‌های کاربردی
- کارخانه تولید مواد غذایی: استفاده از الکتروموتور افقی برای نوار نقاله‌های انتقال مواد یا دستگاه‌های بسته‌بندی.
- تصفیه‌خانه‌های آب: استفاده از الکتروموتور عمودی برای پمپ‌های چاه عمیق یا سیستم‌های فاضلاب.
- صنایع تهویه و HVAC: موتور افقی برای فن‌ها و کمپرسورهای خنک‌کننده.
- صنایع نفت و گاز: موتور عمودی برای پمپ‌های استخراج یا همزن‌های مخازن.
- کارخانه‌های سیمان: موتور افقی برای به حرکت درآوردن تجهیزات سنگین مانند کوره‌ها.
برای انتخاب دقیق‌تر و متناسب با نیازهای پروژه‌تان، با تیم فنی افرا صنعت نیرو تماس بگیرید و از مشاوره تخصصی ما بهره‌مند شوید!
نکات مهم در نصب و نگهداری الکتروموتورها
برای اطمینان از عملکرد بهینه و افزایش طول عمر الکتروموتورها، رعایت نکات زیر ضروری است:
- نصب صحیح:
- اطمینان از تراز بودن موتور برای جلوگیری از لرزش و سایش غیرضروری.
- استفاده از پایه‌های استاندارد و مقاوم برای تحمل وزن و ارتعاشات.
- بررسی دوره‌ای:
- بازرسی منظم یاتاقان‌ها، بررسی سطح روغن یا گریس و تعویض قطعات فرسوده.
- چک کردن اتصالات الکتریکی برای جلوگیری از قطعی یا اتصال کوتاه.
- تهویه مناسب:
- ایجاد جریان هوای کافی برای جلوگیری از گرمای بیش‌ازحد.
- استفاده از فیلترهای گرد و غبار در محیط‌های پر گرد و خاک.
- استفاده از قطعات استاندارد:
- انتخاب قطعات یدکی باکیفیت و مطابق با استانداردهای سازنده.
- اجتناب از استفاده از قطعات غیراصل برای جلوگیری از خرابی زودهنگام.
- مانیتورینگ عملکرد:
- استفاده از سیستم‌های مانیتورینگ برای بررسی دما، ارتعاش و مصرف انرژی.
- ثبت داده‌های عملکرد برای پیش‌بینی نیازهای نگهداری.
پرسش‌های متداول(FAQ)
برای کمک به درک بهتر، برخی از سوالات رایج درباره الکتروموتورهای عمودی و افقی را پاسخ داده‌ایم:
- آیا الکتروموتور عمودی برای همه کاربردها مناسب است؟خیر، این نوع موتور برای کاربردهای خاص مانند پمپ‌های عمودی یا توربین‌ها طراحی شده و در کاربردهای عمومی ممکن است هزینه‌بر باشد.
- چگونه می‌توانم از ناهم‌ترازی در موتورهای افقی جلوگیری کنم؟استفاده از ابزارهای تراز دقیق و بررسی دوره‌ای پایه‌ها و اتصالات می‌تواند از ناهم‌ترازی جلوگیری کند.
- کدام نوع الکتروموتور عمر طولانی‌تری دارد؟با نگهداری مناسب، هر دو نوع می‌توانند عمر طولانی داشته باشند، اما موتورهای عمودی در شرایط سخت‌تر معمولاً مقاوم‌تر هستند.
- آیا هزینه نگهداری موتورهای عمودی واقعاً بالاتر است؟بله، به دلیل دسترسی سخت‌تر به قطعات و طراحی تخصصی، هزینه نگهداری ممکن است کمی بالاتر باشد.
برای دریافت پاسخ به سوالات خاص‌تر، با تیم افرا صنعت نیرو تماس بگیرید!
جمع‌بندی و توصیه‌ها
انتخاب بین الکتروموتورهای عمودی و افقی به نیازهای خاص پروژه شما بستگی دارد. اگر با محدودیت فضا مواجه هستید یا به دنبال موتوری برای کاربردهای تخصصی با بار محوری بالا هستید، الکتروموتور عمودی گزینه‌ای عالی است. اما اگر به دنبال انعطاف‌پذیری، نصب آسان و هزینه‌های پایین‌تر هستید، الکتروموتور افقی انتخاب هوشمندانه‌تری خواهد بود.
در نهایت، توصیه می‌کنیم قبل از خرید، نیازهای پروژه خود را با دقت بررسی کنید و با تیم متخصص افرا صنعت نیرو مشورت کنید. ما در افرا صنعت نیرو با ارائه مشاوره تخصصی و محصولات باکیفیت در زمینه ژنراتورها و تابلوهای برق، آماده کمک به شما برای انتخاب بهترین راه‌حل هستیم.
همین حالا با ما تماس بگیرید و کاتالوگ محصولات ما را مطالعه کنید تا بهترین الکتروموتور را برای پروژه‌تان انتخاب کنید!
