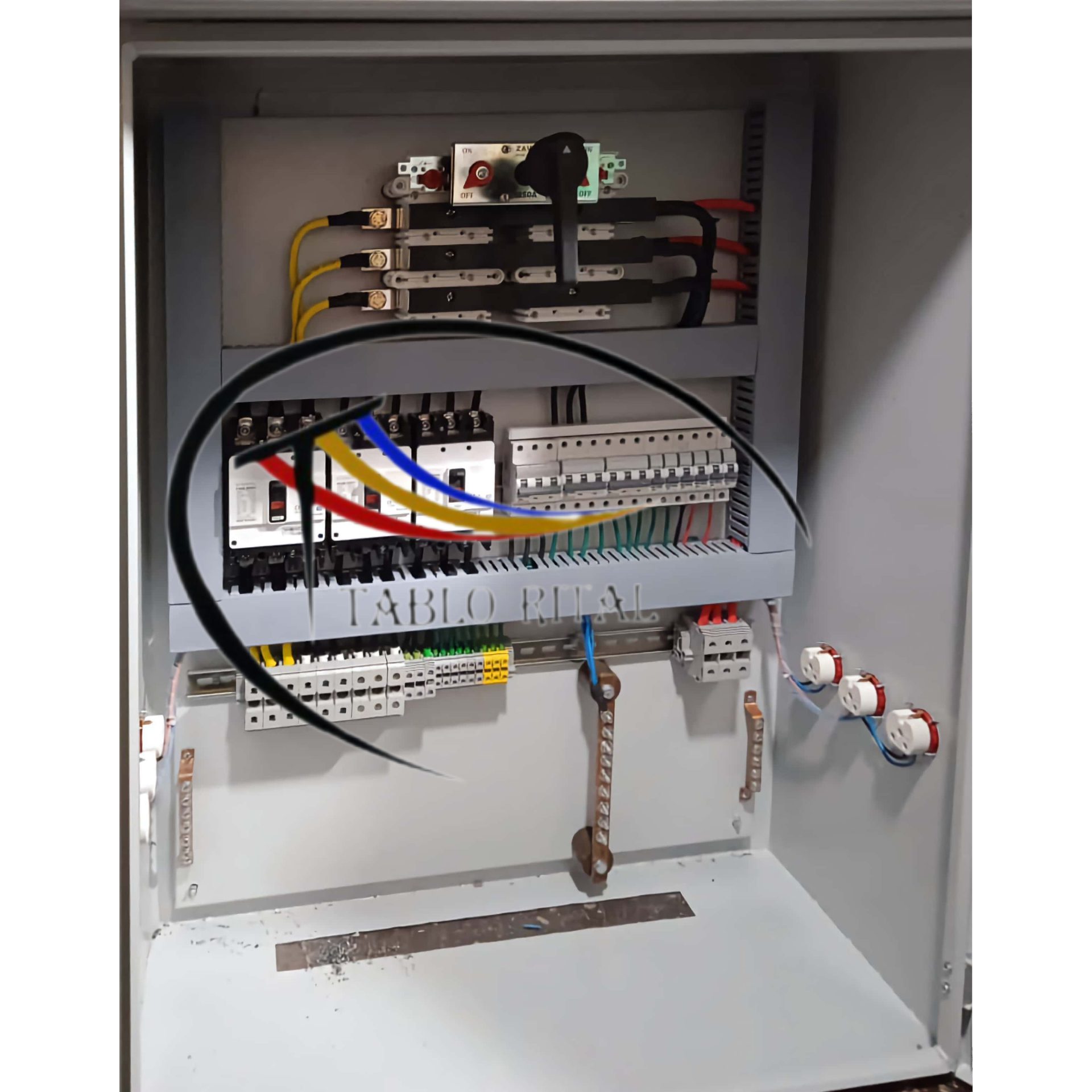

تابلو چنجاور ژنراتور یکی از مهم‌ترین اجزای سیستم‌های برق اضطراری است، زیرا وظیفه دارد هنگام قطع برق شهری، به صورت ایمن و اتوماتیک بار را به ژنراتور منتقل کند و پس از بازگشت شبکه نیز دوباره به برق شهر سوییچ نماید. در بسیاری از واحدهای صنعتی، بیمارستان‌ها، کارگاه‌ها، فروشگاه‌ها و حتی ساختمان‌های مسکونی، نصب تابلو چنجاور ژنراتور اهمیت زیادی دارد، چرا که کوچک‌ترین اشتباه در سیم کشی و تنظیمات، می‌تواند باعث اتصالی، آسیب به ژنراتور یا حتی آتش سوزی شود.
در این آموزش به صورت کاملاً کاربردی و استاندارد یاد می‌گیرید:
- اجزای اصلی تابلو چنجاور چیست؟
- چه ابزارهایی برای نصب لازم دارید.
- روش سیم کشی مراحل انتقال برق شهر و ژنراتور.
- نکات ایمنی که باید رعایت کنید.
- استانداردهای الزامی هنگام نصب.
و در ادامه بخش‌ها، مرحله به مرحله آموزش نصب عملی ارائه خواهد شد.
تابلو چنجاور ژنراتور چیست؟
تابلو چنجاور (ATS یا AMF) به مجموعه‌ای از تجهیزات گفته می‌شود که بین دو منبع برق City (برق شهری) و Generator (ژنراتور) عملیات سوییچ را انجام می‌دهد.
عملکرد اصلی تابلو:
- تشخیص قطع برق شهر
- صدور فرمان استارت ژنراتور
- انتقال بار به ژنراتور پس از پایدار شدن ولتاژ
- بازگشت به برق شهر بعد از وصل مجدد شبکه
- خاموش کردن ژنراتور
این فرایند می‌تواند کاملاً اتوماتیک یا نیمه اتوماتیک باشد.

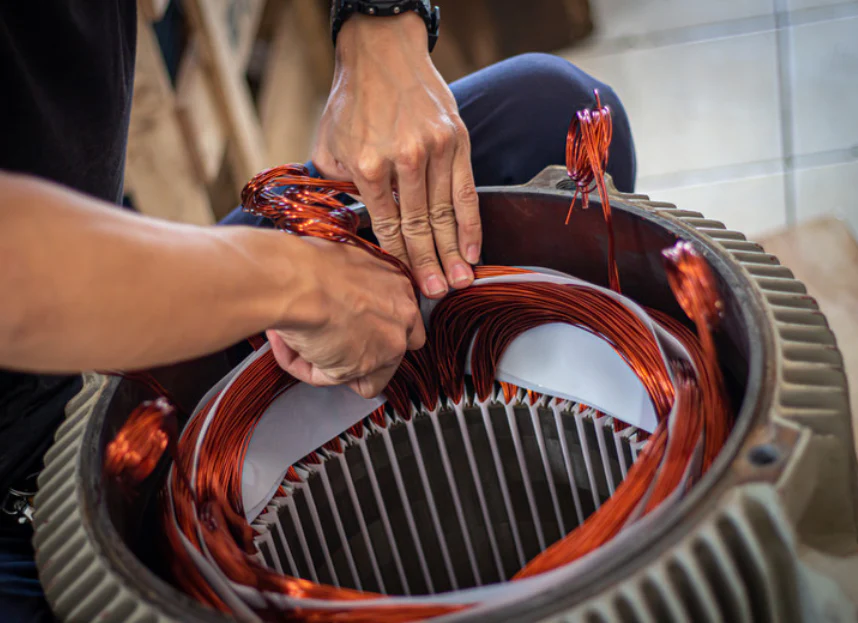

از آنجایی که در سیستم برق اضطراری، سلامت سیم پیچ ژنراتور اهمیت زیادی دارد، پیشنهاد می‌شود مقاله سیم پیچی ژنراتور را نیز مطالعه کنید.
اجزای اصلی تابلو چنجاور ژنراتور
برای اینکه مراحل نصب تابلو را بهتر درک کنید، ابتدا باید اجزای کلیدی آن را بشناسید:

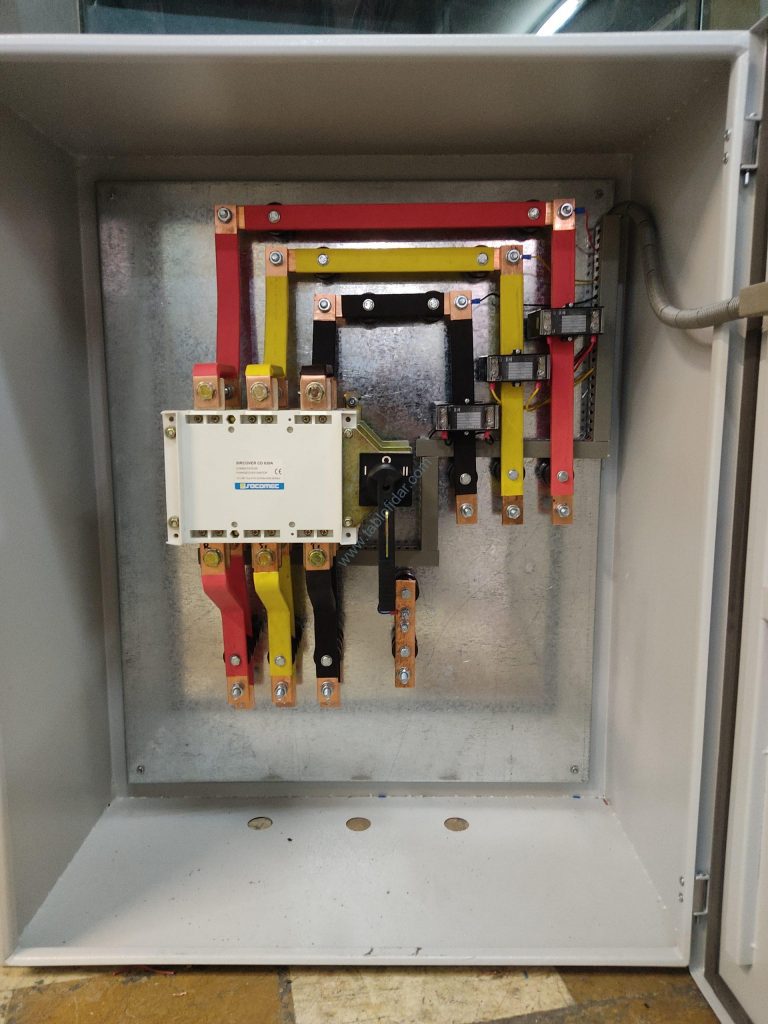

۱. کلیدهای سکشن یا کلید چنجاور
- مدل دستی (Manual Changeover)
- مدل موتوردار (Motorized)
- مدل اتوماتیک مخصوص ATS
این کلیدها وظیفه دارند مسیر برق شهر و ژنراتور را تغییر دهند.
۲. کنترلر ژنراتور (کنترل پنل ATS / AMF)
مغز متفکر تابلو است. مدیریت استارت، بار دهی، قطع و وصل را کنترل می‌کند.
۳. کنتاکتور یا کلید کمپکت
برای اتصال/قطع ایمن هر منبع استفاده می‌شود.
۴. حفاظت‌ها
- فیوز
- MCB
- MCCB
- رله‌ها
۵. کابل‌های قدرت و فرمان
که باید طبق استاندارد سایز بندی شوند.
۶. ترمینال‌ها، شینه نول، شینه ارت
برای ایجاد اتصال ایمن.
ابزارهای موردنیاز برای نصب تابلو چنجاور
برای یک نصب صحیح و استاندارد، ابزارهای زیر لازم است:
- پیچ گوشتی دو سو و چهار سو
- آچار فرانسه
- آچار آلن
- تستر ولتاژ
- سیم چین، سیم لخت کن
- مولتی متر دیجیتال
- لوازم حفاظت فردی (دستکش عایق، کفش ایمنی)
اگر این ابزارها در دسترس باشد، مراحل نصب بدون درد سر انجام خواهد شد.
قبل از شروع نصب، این نکته را جدی بگیرید!
نصب تابلو چنجاور ژنراتور فقط باید توسط تکنسین برق صنعتی یا فردی آموزش دیده انجام شود.
هرگونه اتصال اشتباه می‌تواند باعث:
- سوختن AVR ژنراتور
- آسیب به رله کنترل
- اتصال فاز به فاز
- آتش سوزی تابلو
شود.
چرا کاربران افرا صنعت نیرو را انتخاب می‌کنند؟
در بسیاری از پروژه‌های صنعتی، انتخاب تجهیزات مناسب برای تابلو چنج اور چالش بزرگی است. افرا صنعت نیرو با ارائه تابلوهای استاندارد، تجهیزات اصل و مشاوره تخصصی، یکی از بهترین انتخاب‌ها برای خرید تجهیزات تابلو برق و لوازم ژنراتور است. اگر کاربر مطمئن شود که یک مرکز حرفه‌ای پشتیبان اوست، تجربه خرید بسیار راحت‌تر خواهد بود.

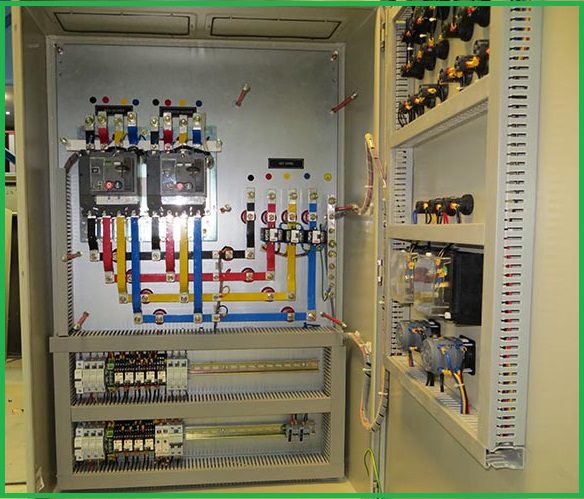

مرحله به مرحله آموزش نصب تابلو چنجاور ژنراتور
در این بخش وارد بخش کاملاً عملی می‌شویم و مراحل نصب تابلو چنجاور ژنراتور را به صورت گام به گام بررسی می‌کنیم. این مراحل بر اساس استانداردهای اجرایی و تجربه تکنسین‌های برق صنعتی نوشته شده‌اند.
مرحله ۱، بررسی محل نصب و شرایط محیطی
قبل از هر چیز، باید محل نصب تابلو را بررسی کنید. برای یک نصب تابلو چنجاور ژنراتور استاندارد، موارد زیر الزامی است:
- فاصله مناسب از رطوبت، بخار و حرارت
- دسترسی ساده تکنسین‌ها هنگام تعمیر
- تهویه مناسب
- ارتفاع نصب استاندارد (حدود ۱٫۶ متر از سطح زمین)
- اتصال مناسب به ارت
اگر تابلو در شرایط نا مناسب نصب شود، حتی بهترین تجهیزات هم عملکرد درستی نخواهند داشت.
مرحله ۲، کابل کشی برق شهر و ژنراتور
در مرحله بعد باید مسیرهای ورودی و خروجی را مشخص کنید. در یک نصب تابلو چنجاور ژنراتور اصولی، ورودی‌ها به این شکل هستند:
- ورودی AC شبکه
- ورودی AC ژنراتور
- خروجی بار به مصرف کننده‌ها
اگر با ژنراتورهای AC یا DC کار می‌کنید، مقاله سیم پیچی ژنراتورهای AC–DC برای شما بسیار مفید خواهد بود. نکته مهم،کابل ژنراتور باید یک سایز بالاتر از مقدار محاسبه شده انتخاب شود، چون در لحظه استارت، جریان هجومی (Inrush) می‌تواند زیاد باشد.
مرحله ۳، سیم کشی قدرت (Power Wiring)
در این قسمت، کابل‌های سه فاز یا تک فاز به ترتیب زیر متصل می‌شوند:
- ورودی برق شهر → کنتاکتور / کلید شهر
- ورودی ژنراتور → کنتاکتور / کلید ژنراتور
- خروجی هر دو → کلید چنج اور یا کنترلر ATS
این مرحله قلب اصلی نصب تابلو چنجاور ژنراتور محسوب می‌شود. کوچک‌ترین اشتباه می‌تواند باعث:
- درگیری دو منبع برق
- آسیب شدید به ژنراتور
- سوختن کنترلر
شود.
مرحله ۴، سیم کشی فرمان
بعد از انجام سیم کشی قدرت، نوبت به سیم کشی فرمان می‌رسد. این قسمت شامل:
- فرمان استارت ژنراتور
- فرمان Stop
- فرمان انتقال بار
- فرمان برگشت به شبکه
- ورودی فیدبک ولتاژ و فرکانس
کنترلر ATS بر اساس همین فرمان‌ها تصمیم گیری می‌کند.
توصیه حرفه‌ای، اگر قصد دارید سیم کشی فرمان را با جوینت یا چسب انجام دهید، این کار کاملاً اشتباه است. بهتر است از ترمینال‌های استاندارد داخل تابلو استفاده شود.
مرحله ۵، تست عملکرد قبل از باردهی
قبل از روشن کردن ژنراتور، تابلو باید در حالت Dry Run تست شود:
- تست عملکرد کنتاکتورها
- تست صحت فرمان‌های ATS
- چک کردن فازبندی صحیح
- تست عدم هم پوشانی شبکه و ژنراتور
این تست، مهم‌ترین مرحله در نصب تابلو چنجاور ژنراتور است.
نکاتی که ۹۰٪ برقکارها رعایت نمی‌کنند!
جلوگیری از برگشت برق شهر به ژنراتور: اگر حفاظتی برای جلوگیری از برگشت برق وجود نداشته باشد، امکان دارد:
- ژنراتور آسیب ببیند
- کارکنان در خطر برق گرفتگی قرار بگیرند
- شبکه برق شهری دچار مشکل شود
برای رفع این مشکل، استفاده از:
- مکانیکال اینترلاک
- الکتریکال اینترلاک
- یا استفاده از کلید چنج اور موتوردار
ضروری است.
اتصال ارت مجزا: ژنراتورها معمولاً ارت اختصاصی دارند. در بسیاری از پروژه‌ها، ارت ژنراتور اشتباه به ارت ساختمان وصل می‌شود. این موضوع خطرناک است!
مرحله ۶، راه اندازی عملی تابلو چنجاور ژنراتور
در این مرحله، تست واقعی نصب تابلو چنجاور ژنراتور انجام می‌شود. این تست باید بسیار دقیق باشد تا هنگام قطع برق، سیستم بدون مشکل کار کند.
مراحل راه اندازی:
- قطع برق شهر از کلید اصلی
- مشاهده کنید که آیا کنترلر ATS دستور استارت ژنراتور را صادر می‌کند یا خیر.
- پس از روشن شدن ژنراتور، ولتاژ و فرکانس آن باید به حد استاندارد برسد.
- کنترلر باید دستور انتقال بار دهد و کنتاکتور ژنراتور وصل شود.
- بار باید کاملاً روی ژنراتور قرار بگیرد.
- برق شهر را وصل کنید و چک کنید که کنترلر چه واکنشی نشان می‌دهد.
- پس از پایدار شدن شبکه، بار باید از ژنراتور به شهر منتقل شود.
- ژنراتور باید وارد مرحله خنک کاری شود و خاموش گردد.
اگر هیچ مرحله‌ای دچار تأخیر، لرزش ولتاژ یا عملکرد اشتباه شود، باید دوباره سیم کشی، فرمان و تنظیمات کنترلر بررسی شود.
مرحله ۷، تنظیمات کنترلر ATS / AMF
بسته به مدل کنترلر، تنظیمات زیر باید اعمال شوند:
تاخیر استارت ژنراتور پس از قطع برق شهر: معمولاً بین ۵ تا ۷ ثانیه.
زمان گرم شدن (Warm-Up): باید حدود ۱۰ تا ۲۰ ثانیه برای پایدار شدن ولتاژ ژنراتور در نظر گرفته شود.
زمان انتقال بار: نباید کمتر از ۱ ثانیه باشد.
زمان خنک کاری پس از بازگشت به شبکه: حدود ۳۰ تا ۹۰ ثانیه.
تنظیمات حفاظت‌ها
شامل:
- افت ولتاژ (Under Voltage)
- اضافه ولتاژ (Over Voltage)
- افت فرکانس (Under Frequency)
- اضافه فرکانس (Over Frequency)
- حفاظت قطع فاز (Phase Fail)
اگر این تنظیمات در نصب تابلو چنجاور ژنراتور رعایت نشوند، احتمال خرابی ژنراتور بسیار بالا خواهد بود.
مرحله ۸، نصب برچسب‌ها و تابلو خوانی
یکی از استانداردهای مهم که بسیاری رعایت نمی‌کنند، بر چسب گذاری است:
- بر چسب ورودی شهر
- بر چسب ورودی ژنراتور
- مسیر خروجی بار
- جهت فازها
- شماره گذاری سیم فرمان
- درج اطلاعات شناسنامه تابلو
این کار باعث جلوگیری از خطای انسانی و افزایش ایمنی می‌شود.
نکات مهم استانداردی برای نصب تابلو چنجاور ژنراتور
۱. استاندارد IEC 61439: برای طراحی و مونتاژ تابلو برق.
۲. استانداردهای سیم کشی صنعتی:
- IEC 60364
- IP عدد مناسب با شرایط محیطی
۳. الزامات ارت و نول
- ارت مجزا برای ژنراتور
- اتصال صحیح نول شناور (Floating Neutral)
این بخش بسیار مهم است، چون عدم رعایت آن باعث مشکلاتی مثل نویز، برق گرفتگی یا عملکرد اشتباه ATS می‌شود.
خطاهای رایجی که باعث خرابی تابلو چنجاور می‌شود
انتخاب اشتباه کلید یا کنتاکتور: کم بودن جریان نامی باعث سوختن تجهیزات می‌شود.
اتصال همزمان شبکه و ژنراتور: این خطرناک‌ترین اشتباه است و معمولاً به دلیل عملکرد اشتباه اینترلاک اتفاق می‌افتد.
سیم کشی اشتباه فرمان: بسیاری از برقکارها سیم فرمان را بدون شماره گذاری اجرا می‌کنند که در آینده پیدا کردن خطا را غیر ممکن می‌کند.
استفاده نکردن از فیوز محافظ کنترلر: کنترلر ATS یکی از گران‌ترین بخش‌هاست و باید حفاظت جداگانه داشته باشد.
کلام آخر
نصب تابلو چنجاور ژنراتور یک کار کاملاً تخصصی است و کوچک‌ترین اشتباه در مراحل آن می‌تواند باعث قطع کامل سیستم اضطراری، آسیب به ژنراتور یا خطرات جدی شود.
در این مقاله به صورت کامل و گام به گام یاد گرفتید:
- تابلو چنج اور چیست
- مراحل نصب استاندارد
- نحوه سیم کشی
- تنظیمات کنترلر ATS
- خطاهای رایج
- استانداردهای جهانی
- نکات ایمنی
اگر تمام مراحل ذکر شده رعایت شود، سیستم برق اضطراری شما همیشه آماده و ایمن خواهد بود.
سوالات متداول (FAQ)
تابلو چنجاور ژنراتور چیست و چه کاربردی دارد؟
تابلو چنجاور ژنراتور سیستمی است که هنگام قطع برق شهری، به صورت خودکار یا دستی مصرف کننده‌ها را به ژنراتور منتقل می‌کند و بعد از بازگشت برق، دوباره بار را به شبکه اصلی متصل می‌نماید.
برای نصب تابلو چنجاور ژنراتور به چه تجهیزاتی نیاز است؟
بسته به نوع تابلو، معمولاً این تجهیزات استفاده می‌شود:
- کلید چنج اور یا کنتاکتور
- کنترلر ATS/AMF
- کابل‌های قدرت و فرمان
- فیوز و حفاظت‌ها
- شینه ارت و نول
- تابلو برق فلزی یا پلی کربنات استاندارد
تفاوت تابلو ATS با تابلو AMF چیست؟
- ATS: سوییچ اتوماتیک بین برق شهر و ژنراتور
- AMF: مدیریت روشن، خاموش شدن ژنراتور
اکثر تابلوهای چنج اور امروزی ترکیبی از هر دو عملکرد را دارند.
آیا نصب تابلو چنجاور ژنراتور توسط برقکار معمولی کافی است؟
خیر. نصب باید توسط برقکار صنعتی متخصص انجام شود، چون کوچک‌ترین اشتباه در سیم کشی یا تنظیمات می‌تواند منجر به:
- اتصال همزمان دو منبع
- آسیب جدی به ژنراتور
- آتش سوزی تابلو
شود.
چگونه از ایمنی تابلو چنجاور مطمئن شویم؟
با رعایت موارد زیر:
- اینترلاک مکانیکی یا الکتریکی
- کلید محافظ ژنراتور
- تست دوره‌ای عملکرد
- اتصال ارت مجزا
- بر چسب گذاری دقیق سیم‌ها و ورودی‌ها
