اینورتر یکی از کلیدیترین تجهیزات صنعت امروز است، چرا که:
- سرعت موتور را کنترل میکند.
- استارت موتور را نرم انجام میدهد.
- مصرف برق را کاهش میدهد.
- از موتور محافظت میکند.
- امکان کنترل گشتاور و جهت را فراهم میکند.

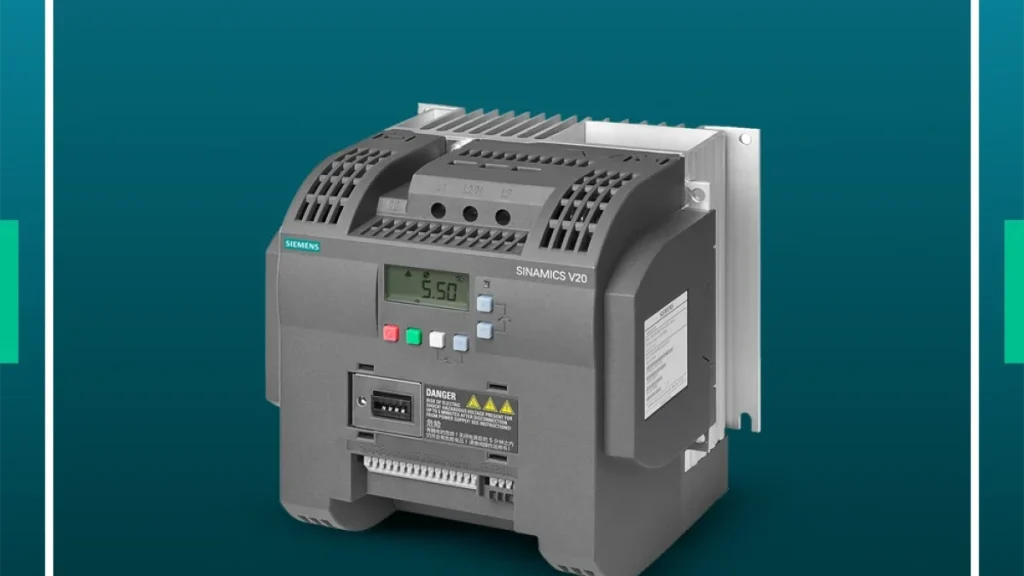

اینورتر چیست؟ تعریف ساده برای تکنسینها
به زبان ساده: اینورتر دستگاهی است که برق DC را به AC تبدیل میکند و فرکانس و ولتاژ خروجی را تنظیم میکند. در کاربرد صنعتی، وقتی میپرسیم اینورتر چیست معمولاً منظور همان کنترل دور موتور (VFD) است.
به زبان کاربردیتر: اینورتر = کنترل کننده سرعت موتور + محافظ هوشمند + مبدل برق
پس اینورتر به تکنسین اجازه میدهد:
- دور موتور را تنظیم کند.
- از موتور در برابر اضافه بار و خطا محافظت کند.
- مصرف برق را کاهش دهد.
- استارت موتور را نرم اجرا کند.
چرا شناخت اینورتر برای تکنسینها ضروری است؟
دلیل ۱، کنترل سرعت موتور
مهمترین ویژگی اینورتر، تغییر فرکانس است .هرچه بهتر بدانید اینورتر چیست، بهتر میفهمید که کل رفتار موتور بر اساس فرکانس تغییر میکند.
دلیل ۲، کاهش مصرف انرژی
در پمپها و فنها، کاهش سرعت حتی ۲۰٪ باعث کاهش مصرف برق تا ۵۰٪ میشود.
دلیل ۳، جلوگیری از شوک برق
اینورتر موتور را نرم، روشن و خاموش میکند و از ضربههای شدید جلوگیری میشود.
دلیل ۴، افزایش عمر موتور
تنشهای الکتریکی و مکانیکی کاهش مییابد.
دلیل ۵، حفاظت کامل
اینورتر مجهز به حفاظتهایی مانند:
- اضافه بار
- افت ولتاژ
- اضافه جریان
- خطای اتصال فاز
- دمای بیشازحد
اجزای اینورتر چیست؟ بازکردن ساختار داخلی
برای شناخت اینورتر باید اجزای مهم آن را بشناسیم:
یکسو کننده (Rectifier)
برق AC ورودی را به DC تبدیل میکند.
باس DC (DC Link)
مجموعهای از خازنها که انرژی را ذخیره و تثبیت میکنند.
بخش اینورتر (IGBT Inverter Unit)
گسترهای از IGBTها که دوباره DC را به AC تبدیل میکنند اما با فرکانس دلخواه. این بخش دقیقاً همان جایی است که نقش اصلی اینورتر مشخص میشود.
برد کنترل (Control Board)
پارامترها، فرمانها، حفاظتها و منطق عملکرد توسط برد کنترل مدیریت میشود.
برد کنترل تعیین میکند:
- موتور با چه سرعتی بچرخد.
- چه زمانی استارت بزند.
- در برابر چه خطاهایی حفاظت شود.
- جهت چرخش چه باشد.
اینورتر چگونه سرعت موتور را کنترل میکند؟
برای درک بهتر باید فرمول موتور را بشناسیم:
سرعت موتور وابسته به فرکانس است: Speed = 120 × Frequency / Poles
بنابراین:
- افزایش فرکانس → افزایش سرعت
- کاهش فرکانس → کاهش سرعت
اینورتر دقیقاً همین را انجام میدهد.
مثال:
- در 50 Hz → سرعت نرمال
- در 25 Hz → سرعت نصف
- در 10 Hz → سرعت خیلی پایین
انواع اینورتر بر اساس کاربرد
اینورتر تک فاز ورودی → سه فاز خروجی
برای پمپهای کوچک، کارگاهها و سیستمهای سبک.
اینورتر سه فاز ورودی → سه فاز خروجی
برای کارخانهها و صنایع بزرگ.
اینورتر سنگین کار (Heavy Duty)
برای جرثقیل، بالمیل، آسانسور و بارهای شوک دار.
اینورتر عمومی (General Purpose)
برای فنها، بلوئرها و پمپهای ساده.
اینورتر چگونه برق DC را به AC تبدیل میکند؟
باید بدانیم تبدیل DC به AC در داخل دستگاه چگونه انجام میشود. این فرآیند در سه مرحله انجام میشود:
مرحله ۱، یکسو کردن برق ورودی
اولین اتفاقی که در اینورتر میافتد، تبدیل برق AC به DC است. این کار با استفاده از دیودها و پل یکسو ساز انجام میشود. در این مرحله، اینورتر هنوز کنترل دور را شروع نکرده، تنها برق را آماده میکند.
مرحله ۲، ذخیره انرژی روی خازنها
در این مرحله، خازنهای بخش DC LINK انرژی لازم را ذخیره میکنند.
نقش این بخش:
- تنظیم ولتاژ
- حذف نوسانات
- آمادهکردن برق برای تبدیل مجدد
اگر تکنسین نقش DC Link در اینورتر را بداند، بهتر میتواند خطاهای رایج را تشخیص بدهد.
مرحله ۳، تبدیل DC به AC توسط IGBT
این بخش مهمترین قسمت است. اینجا IGBTها با سرعت بالا قطع و وصل میکنند تا خروجی AC جدید تولید شود، ولی با یک تفاوت خیلی مهم، فرکانس این AC کاملاً قابل کنترل است.
این یعنی:
- میتوانیم سرعت موتور را کم یا زیاد کنیم.
- میتوانیم گشتاور را کنترل کنیم.
- میتوانیم از موتور محافظت کنیم.
پس اصل قضیه این است: اینورتر = یک دستگاه تبدیل برق + کنترل هوشمند فرکانس و ولتاژ
اینورتر چگونه موتور را نرم راه اندازی میکند؟
یکی از جذابترین بخشهای درک اینورتر، عملکرد Soft Start آن است.
بدون اینورتر:
جریان راه اندازی ۵ تا ۷ برابر جریان نامی
→ آسیب مکانیکی
→ ضربه شدید
→ داغ شدن سیمپیچ
با اینورتر:
جریان راه اندازی کمتر از ۲ برابر
→ موتور آرام روشن میشود.
→ تنشهای مکانیکی کم میشود.
→ سیم پیچ کمتر داغ میشود.
این تفاوت یکی از دلایل مهم خرید اینورتر توسط صنایع است.
کاربردهای اینورتر چیست؟ برای تکنسینها
پمپها
- جلوگیری از ضربه قوچ
- کنترل فشار
- کاهش مصرف انرژی
فنها
- تنظیم دقیق سرعت
- کاهش صدای کارکرد
- جلوگیری از لرزش
نوار نقالهها
- کنترل سرعت تولید
- جلوگیری از پارهشدن تسمه
جرثقیل و بالابر
- کنترل دقیق گشتاور
- جلوگیری از ضربه و سقوط بار
کمپرسور
- ثابت نگه داشتن فشار
- کاهش مصرف برق
ارتباط اینورتر با سیم پیچ موتور
اینورتر با تغییر فرکانس، مستقیماً روی شار مغناطیسی و رفتار سیم پیچ تأثیر میگذارد. اگر میخواهی درک عمیقتری داشته باشی، مطالعه این دو موضوع بسیار مفید است:
سیم پیچی ژنراتورهای AC–DC : برای درک رفتار سیم پیچ در فرکانسهای مختلف
قیمت سیم پیچی ژنراتور: برای شناخت هزینهها و علت آسیب دیدگی سیم پیچها

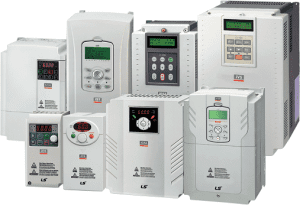

مهمترین تنظیمات اینورتر چیست؟
برای اینکه یک تکنسین حرفهای باشی باید دقیقاً بدانی پارامترهای مهم اینورتر چیست:
تنظیم فرکانس (FREQ): اصلیترین پارامتر، تعیین کننده سرعت موتور.
پارامتر ACC / DEC
- ACC شیب افزایش سرعت
- DEC شیب کاهش سرعت
تنظیم ولتاژ
در برخی مدلها ولتاژ خروجی نیز قابل کنترل است.
حالتهای کنترل:
- V/F Control سادهتر
- Sensorless Vector Control قدرتیتر
- Closed Loop Control بسیار دقیق
حفاظتها
- اضافه بار
- دمای زیاد
- خطای ارت
- قطع فاز
اگر تکنسین حفاظتهای اینورتر را نداند، هنگام خطا نمیتواند علت اصلی را پیدا کند.
نشانههای انتخاب اشتباه اینورتر
مشکلات زیادی ایجاد میشود:
- داغ شدن موتور
- خطای Over Current
- تریپ شدن اینورتر
- نوسان سرعت
- صدای زیاد موتور
- لرزش غیر عادی
چرا افرا صنعت نیرو انتخاب مناسبی برای خرید اینورتر است؟
وقتی بدانید اینورتر چیست و کاربردهای آن چیست، مرحله بعد انتخاب برند مناسب است. به دلیل تنوع زیاد در بازار، یک منبع قابل اعتماد لازم است. افرا صنعت نیرو ویژگیهای زیر را ارائه میدهد:
- تنوع برندهای معتبر
- قیمت واقعی و رقابتی
- تضمین اصالت کالا
- مشاوره تخصصی برای انتخاب توان مناسب
- ارسال سریع و امن
این موضوع باعث میشود تکنسینها خرید مطمئنتری داشته باشند.
چگونه اینورتر مناسب انتخاب کنیم؟ راهنمای تکنسینی
یکی از مهمترین بخشهای درک اینکه اینورتر چیست، توانایی انتخاب درست اینورتر برای کاربردهای واقعی است. انتخاب اشتباه، هم اینورتر و هم موتور را خراب میکند. در انتخاب اینورتر، موارد مهم زیر را بررسی کنید:
توان موتور
اولین قدم این است که توان واقعی موتور را بدانید:
- kW
- HP
- آمپر نامی روی پلاک
توان اینورتر بهتر است حداقل یک رنج بالاتر از موتور باشد، مخصوصاً برای بارهای سنگین مثل:
- پمپ با هد بالا
- کمپرسور
- بالابر
- نوار نقاله سنگین
نوع بار و ماهیت کار
بارها دو نوعاند:
بارهای سبک (Light Duty)
مثل:
- فنها
- بلوئرها
- دمندهها
برای اینها اینورتر General استفاده میشود.
بارهای سنگین (Heavy Duty)
مثل:
- جرثقیل
- بالمیل
- میکسر
- کمپرسور
برای این موارد، باید دقیقاً بدانید اینورتر چیست تا مدل مناسب Heavy Duty انتخاب کنید.
ولتاژ ورودی
اینورترها معمولاً دو نوعاند:
- تک فاز ورودی → سه فاز خروجی
- سه فاز → سه فاز
برای کارگاههایی که برق سه فاز ندارند،انتخاب مدل تک فاز بسیار مهم است.
محیط نصب
محیطهای صنعتی رطوبت و گرد و غبار بالایی دارند در چنین شرایطی باید به درجه حفاظت (IP) دقت کرد.
خطاهای رایج اینورتر
برخی خطاهای رایج عبارتاند از:
خطای Over Current
- بار بیش از حد
- کابل اشتباه
- پارامترهای اشتباه ACC / DEC
خطای Over Voltage
- نوسان برق
- ترمز بیش از حد موتور
خطای Over heat
- تهویه نا مناسب
- گرد و غبار زیاد
- بار سنگین
خطای Phase Loss
- قطع شدن یکی از فازها
- شل بودن اتصالات
سوالات متداول (FAQ)
اینورتر چیست و چرا به آن کنترل دور میگویند؟
چون اینورتر با کنترل فرکانس خروجی، سرعت موتور را تنظیم میکند.
آیا اینورتر مصرف برق را کم میکند؟
بله، در بسیاری از کاربردها کاهش مصرف انرژی ۳۰ تا ۵۰ درصدی کاملاً واقعی است.
آیا همه موتورهای سه فاز با اینورتر سازگار هستند؟
در ۹۵٪ موارد بله، مگر موتورهای خاص قدیمی یا مقاومت دار.
تنظیمات ACC و DEC چه هستند؟
شیب افزایش و کاهش سرعت.
