مقایسه جامع انواع سیم‌ پیچی ژنراتور AC و DC و کاربردها

ژنراتورها از مهم‌ترین تجهیزات در تأمین انرژی الکتریکی برای کاربردهای صنعتی، تجاری و خانگی هستند. انتخاب نوع مناسب سیم‌پیچی ژنراتور تأثیر مستقیمی بر عملکرد، راندمان و طول عمر دستگاه دارد. اگر قصد خرید ژنراتور یا بهینه‌سازی سیستم برقی خود را دارید، احتمالاً با این سؤال مواجه شده‌اید: تفاوت بین سیم‌پیچی ژنراتورهای AC (جریان متناوب) و DC (جریان مستقیم) چیست و کدام یک برای نیازهای شما مناسب‌تر است؟ در این مقاله جامع، به بررسی انواع سیم‌ پیچی ژنراتورهای AC و DC، مقایسه سیم پیچی ژنراتور AC و DC در ویژگی‌ها، مزایا و معایب، کاربردها و نکات نگهداری آن‌ها می‌پردازیم تا به شما در تصمیم‌ گیری آگاهانه کمک کنیم.

مقدمه‌ای بر ژنراتورهای AC و DC

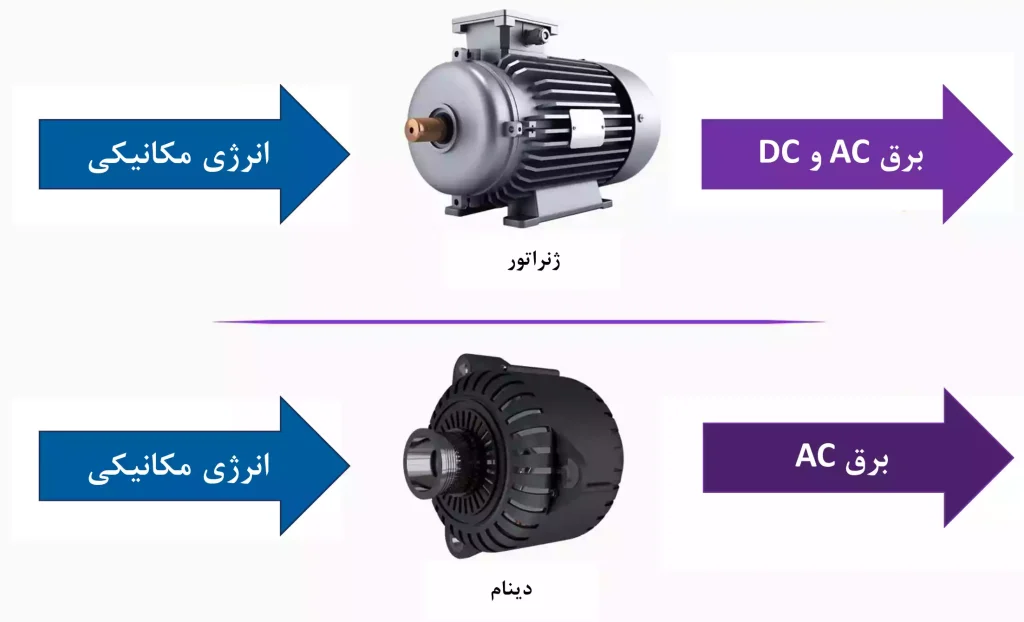

ژنراتورها دستگاه‌هایی هستند که انرژی مکانیکی (مانند حرکت توربین یا موتور) را به انرژی الکتریکی تبدیل می‌کنند. بسته به نوع جریان تولیدی، ژنراتورها به دو دسته اصلی تقسیم می‌شوند: AC (جریان متناوب) و DC (جریان مستقیم). نوع سیم‌ پیچی در این دستگاه‌ها نقش کلیدی در تعیین نوع جریان، راندمان و کاربردهای عملی دارد. انتخاب نادرست می‌تواند منجر به کاهش راندمان، افزایش هزینه‌های نگهداری یا حتی خرابی سیستم شود.

سیم پیچی ژنراتورهای AC-DC

سیم‌ پیچی ژنراتورهای AC و DC بخش حیاتی عملکرد آن‌ها است که نقش اصلی در تولید جریان الکتریکی دارد. در ژنراتورهای AC، سیم‌ پیچی به‌ گونه‌ای طراحی می‌شود که جریان متناوب سینوسی تولید کند و برای انتقال برق در فواصل طولانی و کاربردهای صنعتی و خانگی مناسب باشد. در ژنراتورهای DC، سیم‌ پیچی به‌ صورت مستقیم و ثابت جریان را تولید می‌کند و برای تجهیزات حساس، شارژ باتری‌ها و سیستم‌های مستقل کاربرد دارد. کیفیت سیم‌ پیچی و انتخاب درست نوع آن، راندمان، طول عمر و پایداری ژنراتور را تعیین می‌کند.

ژنراتور AC چیست؟

ژنراتورهای AC جریانی تولید می‌کنند که جهت و شدت آن به‌ صورت دوره‌ای تغییر می‌کند. این جریان به‌ صورت سینوسی بوده و معمولاً با فرکانس 50 یا 60 هرتز تولید می‌شود. ژنراتورهای AC به دلیل قابلیت انتقال برق در فواصل طولانی و سازگاری با شبکه‌های برق شهری، در بسیاری از کاربردها محبوب هستند.

• ویژگی‌های کلیدی:
  • تولید جریان متناوب سینوسی.
  • امکان استفاده از ترانسفورماتور برای تغییر ولتاژ.
  • مناسب برای سیستم‌های قدرت بزرگ و شبکه‌های توزیع برق.
  • ساختار پیچیده‌تر به دلیل نیاز به اجزای کنترلی مانند رگولاتور ولتاژ.

انواع ژنراتور AC

ژنراتورهای AC به‌ طور کلی به دو دسته تک‌ فاز و سه‌ فاز تقسیم می‌شوند:

• تک‌ فاز: مناسب برای بارهای سبک، مصارف خانگی و سیستم‌های روشنایی. طراحی ساده‌تر و هزینه نگهداری کمتر دارد اما در بارهای سنگین محدودیت دارد.

• سه‌ فاز: مناسب برای صنایع، کارخانه‌ها و پروژه‌های بزرگ که نیاز به توان بالا دارند. این نوع ژنراتورها توان بیشتری تولید می‌کنند و راندمان بالاتری دارند اما طراحی پیچیده و هزینه اولیه بالاتری دارند.

ژنراتور DC چیست؟

ژنراتورهای DC جریانی تولید می‌کنند که شدت و جهت ثابتی دارد. این نوع ژنراتورها در سیستم‌هایی که نیاز به ولتاژ پایدار دارند، مانند شارژ باتری‌ها یا تجهیزات الکترونیکی، کاربرد دارند.

• ویژگی‌های کلیدی:
  • جریان مستقیم و بدون نوسان.
  • مناسب برای کاربردهای مستقل و خاص.
  • طراحی ساده‌تر نسبت به ژنراتورهای AC.
  • نیاز به کموتاتور برای تبدیل حرکت مکانیکی به جریان مستقیم.

برای انتخاب ژنراتور مناسب با نیازهای پروژه خود، با کارشناسان افرا صنعت نیرو تماس بگیرید و از مشاوره تخصصی بهره‌مند شوید.

انواع ژنراتور DC

ژنراتورهای DC معمولاً سه نوع سیم‌ پیچی اصلی دارند:

• سری: سیم‌ پیچی میدان و آرمیچر به‌ صورت سری متصل شده و جریان یکسان عبور می‌کند. مناسب برای بارهای سنگین و تجهیزات با نیاز به گشتاور بالا.

• شنت: سیم‌ پیچی میدان موازی با آرمیچر است و ولتاژ خروجی تقریباً ثابت تولید می‌کند. مناسب برای تجهیزات حساس و شارژ باتری‌ها.

• ترکیبی: ترکیبی از سری و شنت که تعادل بین گشتاور و ولتاژ ثابت ایجاد می‌کند و برای کاربردهای متنوع صنعتی مناسب است.

انواع سیم‌ پیچی ژنراتور AC

سیم‌ پیچی در ژنراتورهای AC بسته به نوع کاربرد و طراحی متفاوت است. دو نوع اصلی سیم‌ پیچی در این ژنراتورها عبارت‌اند از: تک‌ فاز و سه‌ فاز. هر کدام ویژگی‌ها، مزایا و معایب خاص خود را دارند که در ادامه بررسی می‌کنیم.

1. سیم‌ پیچی تک‌فاز

سیم‌ پیچی تک‌ فاز برای تولید جریان متناوب تک‌ فاز طراحی شده و بیشتر در کاربردهای سبک و خانگی استفاده می‌شود.

• ویژگی‌ها:
  • تولید جریان متناوب با یک فاز.
  • مناسب برای بارهای سبک مانند روشنایی، لوازم خانگی و دستگاه‌های کوچک.
  • طراحی ساده‌تر نسبت به سه‌ فاز.
• مزایا:
  • هزینه تولید و نگهداری کمتر.
  • نصب و راه‌اندازی آسان.
  • مناسب برای سیستم‌های خانگی و کاربردهای کم‌ مصرف.
• معایب:
  • راندمان پایین‌تر در بارهای سنگین.
  • محدودیت در انتقال توان بالا.
  • نوسانات بیشتر در ولتاژ تحت بارهای متغیر.
• کاربردها:
  • ژنراتورهای خانگی برای تأمین برق اضطراری.
  • سیستم‌های روشنایی و تهویه در مقیاس کوچک.
  • تجهیزات کشاورزی یا کارگاه‌های کوچک.

2. سیم‌ پیچی سه‌ فاز

سیم‌ پیچی سه‌ فاز برای تولید جریان متناوب سه‌ فاز طراحی شده و در کاربردهای صنعتی و تجاری بزرگ استفاده می‌شود.

• ویژگی‌ها:
  • تولید سه جریان متناوب با اختلاف فاز 120 درجه.
  • قابلیت انتقال توان بالا با کابل‌های نازک‌تر.
  • راندمان بالاتر نسبت به تک‌ فاز.
• مزایا:
  • مناسب برای بارهای سنگین مانند موتورهای صنعتی.
  • کاهش تلفات انرژی در انتقال برق.
  • پایداری بیشتر در ولتاژ و جریان.
• معایب:
  • طراحی پیچیده‌تر و هزینه اولیه بالاتر.
  • نیاز به تجهیزات کنترلی پیشرفته مانند تابلوهای برق.
• کاربردها:
  • نیروگاه‌های برق و شبکه‌های توزیع.
  • صنایع سنگین مانند کارخانه‌های تولیدی.
  • سیستم‌های تهویه و پمپ‌های صنعتی.

برای اطلاعات بیشتر درباره ژنراتورهای سه‌ فاز و کاربردهای آن‌ها، مقالات آموزشی افرا صنعت نیرو را مطالعه کنید.

اجزای ژنراتور AC

ژنراتورهای AC از چند بخش کلیدی تشکیل شده‌اند که عملکرد صحیح آن‌ها وابسته به هماهنگی اجزا است:

• استاتور: بخش ثابت که سیم‌ پیچی روی آن انجام شده و جریان تولید می‌کند.

• روتور: بخش گردان که انرژی مکانیکی را به میدان مغناطیسی تبدیل می‌کند.

• کموتاتور و رگولاتور ولتاژ: برای کنترل ولتاژ خروجی و پایداری جریان.

• یونیت خنک‌ کننده: جلوگیری از داغ شدن اجزای سیم‌ پیچی و افزایش طول عمر ژنراتور.

انواع سیم‌پیچی ژنراتور DC

ژنراتورهای DC از انواع مختلفی از سیم‌پیچی استفاده می‌کنند که هر کدام برای کاربردهای خاصی بهینه شده‌اند. سه نوع اصلی عبارت‌اند از: سری، شنت و ترکیبی.

1. سیم‌پیچی سری

در این نوع، سیم‌پیچی میدان و آرمیچر به‌ صورت سری به هم متصل هستند، به‌ طوری که جریان یکسانی از هر دو عبور می‌کند.

• ویژگی‌ها:
  • ولتاژ خروجی با افزایش بار کاهش می‌یابد.
  • گشتاور بالا در بارهای سنگین.
  • نیاز به کنترل دقیق برای جلوگیری از نوسانات.
• مزایا:
  • مناسب برای کاربردهایی که نیاز به گشتاور بالا دارند.
  • طراحی نسبتاً ساده.
• معایب:
  • کنترل دشوارتر در بارهای متغیر.
  • راندمان پایین‌تر در بارهای سبک.
• کاربردها:
  • بالابرها و جرثقیل‌های صنعتی.
  • سیستم‌های حمل‌ و نقل مانند لوکوموتیوها.
  • تجهیزات سنگین با نیاز به گشتاور اولیه بالا.

2. سیم‌پیچی شنت

در این نوع، سیم‌پیچی میدان به‌صورت موازی با آرمیچر قرار می‌گیرد، که منجر به ولتاژ خروجی نسبتاً ثابت می‌شود.

• ویژگی‌ها:
  • ولتاژ ثابت حتی در بارهای متغیر.
  • راندمان بالا در بارهای سبک تا متوسط.
  • نیاز به تنظیمات دقیق برای میدان مغناطیسی.
• مزایا:
  • مناسب برای کاربردهایی که نیاز به ولتاژ پایدار دارند.
  • مصرف انرژی کمتر در مقایسه با سری.
• معایب:
  • گشتاور پایین‌تر در بارهای سنگین.
  • پیچیدگی بیشتر در تنظیمات اولیه.
• کاربردها:
  • شارژ باتری‌ها در سیستم‌های خورشیدی یا بادی.
  • تجهیزات الکترونیکی حساس.
  • سیستم‌های آزمایشگاهی و تحقیقاتی.

3. سیم‌پیچی ترکیبی

این نوع ترکیبی از سیم‌ پیچی سری و شنت است و برای ایجاد تعادل بین گشتاور و ولتاژ ثابت طراحی شده است.

• ویژگی‌ها:
  • ترکیب مزایای سری و شنت.
  • انعطاف‌پذیری بالا در کاربردهای مختلف.
  • نیاز به طراحی و کنترل پیچیده‌تر.
• مزایا:
  • عملکرد بهینه در بارهای متغیر.
  • مناسب برای کاربردهای چند منظوره.
• معایب:
  • هزینه طراحی و نگهداری بالاتر.
  • نیاز به تخصص برای تنظیم و تعمیر.
• کاربردها:
  • سیستم‌های صنعتی با نیازهای متنوع.
  • ژنراتورهای اضطراری در بیمارستان‌ها و مراکز داده.
  • کاربردهای ترکیبی در پروژه‌های مهندسی.

اجزای ژنراتور DC

ژنراتورهای DC از بخش‌های زیر تشکیل می‌شوند:

• آرمیچر: بخش گردان که جریان مستقیم تولید می‌کند.

• سیم‌ پیچی میدان: ایجاد میدان مغناطیسی برای تولید جریان.

• کموتاتور: تبدیل جریان متناوب تولید شده در آرمیچر به جریان مستقیم پایدار.

• براش‌ها (Brushes): انتقال جریان از آرمیچر به بارهای خارجی.

• هسته مغناطیسی و قاب: حفظ استحکام مکانیکی و هدایت میدان مغناطیسی.

مقایسه عملکرد و راندمان

برای انتخاب بین ژنراتورهای AC و DC، باید تفاوت‌های عملکردی، راندمان و کاربردهای آن‌ها را به‌ دقت بررسی کرد. جدول زیر مقایسه‌ای جامع ارائه می‌دهد:

تفاوت‌های فنی و کاربردی

• ژنراتور AC:
  • مناسب برای شبکه‌های برق شهری و انتقال توان در فواصل طولانی.
  • قابلیت استفاده در سیستم‌های تک‌ فاز و سه‌ فاز.
  • نیاز به ترانسفورماتور برای تنظیم ولتاژ.
• ژنراتور DC:
  • ایده‌آل برای سیستم‌های مستقل و کاربردهایی که نیاز به ولتاژ ثابت دارند.
  • مناسب برای شارژ باتری‌ها و تجهیزات حساس.
  • محدودیت در انتقال برق به دلیل تلفات بالا در فواصل طولانی.

کدام نوع برای چه کاربردی مناسب است؟

1. صنایع سنگین:
   • ژنراتورهای AC سه‌ فاز برای تأمین توان ماشین‌آلات صنعتی، پمپ‌ها و سیستم‌های تهویه.
2. کاربردهای خانگی:
   • ژنراتورهای AC تک‌ فاز برای تأمین برق اضطراری، روشنایی و لوازم خانگی.
3. سیستم‌های باتری‌محور:
   • ژنراتورهای DC شنت یا ترکیبی برای شارژ باتری‌ها در سیستم‌های خورشیدی یا بادی.
4. پروژه‌های تحقیقاتی:
   • بسته به نیاز پروژه، ممکن است از هر دو نوع ژنراتور استفاده شود.
5. کاربردهای خاص:
   • ژنراتورهای DC سری برای تجهیزات سنگین مانند جرثقیل‌ها و بالابرها.

برای انتخاب بهترین ژنراتور برای پروژه خود، با تیم افرا صنعت نیرو تماس بگیرید و از مشاوره رایگان بهره‌مند شوید.

نکات نگهداری و تعمیرات

نگهداری صحیح از ژنراتورها نه‌ تنها طول عمر آن‌ها را افزایش می‌دهد، بلکه از خرابی‌های پر هزینه جلوگیری می‌کند. در ادامه، مشکلات رایج و راهکارهای نگهداری را بررسی می‌کنیم.

مشکلات رایج در سیم‌ پیچی

1. گرمای بیش از حد:
   • علت: بار اضافی، عایق‌ بندی ضعیف یا تهویه ناکافی.
   • پیامد: کاهش عمر عایق‌ها و خطر اتصال کوتاه.
2. اتصال کوتاه:
   • علت: فرسودگی عایق‌ها، نفوذ رطوبت یا طراحی نادرست.
   • پیامد: خرابی کامل ژنراتور یا کاهش راندمان.
3. کاهش راندمان:
   • علت: تجمع گرد و غبار، خوردگی یا فرسودگی قطعات.
   • پیامد: افزایش مصرف انرژی و کاهش توان خروجی.
4. نوسانات ولتاژ:
   • علت: تنظیم نادرست میدان مغناطیسی یا نقص در کموتاتور (در DC).
   • پیامد: آسیب به تجهیزات متصل به ژنراتور.

راهکارهای افزایش طول عمر ژنراتور

1. بازرسی دوره‌ای:
   • بررسی عایق‌ها، اتصالات و کموتاتورها هر 6 ماه یک‌بار.
   • استفاده از ابزارهای تشخیصی برای شناسایی مشکلات اولیه.
2. تمیزکاری منظم:
   • حذف گرد و غبار و آلودگی‌ها از اجزای داخلی با استفاده از هوای فشرده.
   • جلوگیری از نفوذ رطوبت به داخل ژنراتور.
3. کنترل بار:
   • اطمینان از عدم اضافه‌ بار برای کاهش فشار بر سیم‌ پیچی.
   • استفاده از تابلوهای برق با کیفیت برای مدیریت بار.
4. استفاده از قطعات استاندارد:
   • انتخاب ژنراتورهایی با عایق‌ بندی با کیفیت و مواد مقاوم.
   • تعویض قطعات فرسوده با محصولات اصلی.
5. تهویه مناسب:
   • نصب ژنراتور در محیطی با تهویه کافی برای کاهش دما.
   • استفاده از سیستم‌های خنک‌کننده در کاربردهای سنگین.

برای خدمات حرفه‌ای تعمیر و نگهداری ژنراتور، با تیم افرا صنعت نیرو تماس بگیرید.

نتیجه‌گیری و توصیه‌ها

انتخاب بین ژنراتورهای AC و DC و نوع سیم‌ پیچی آن‌ها به عوامل متعددی مانند نوع کاربرد، بودجه، شرایط محیطی و نیازهای پروژه بستگی دارد. ژنراتورهای AC سه‌ فاز برای صنایع سنگین و شبکه‌های برق شهری ایده‌آل هستند، در حالی که ژنراتورهای DC برای کاربردهای خاص مانند شارژ باتری یا سیستم‌های الکترونیکی مناسب‌ترند. همچنین، نگهداری منظم و استفاده از قطعات با کیفیت می‌تواند راندمان و طول عمر ژنراتور را به‌ طور چشمگیری افزایش دهد.
